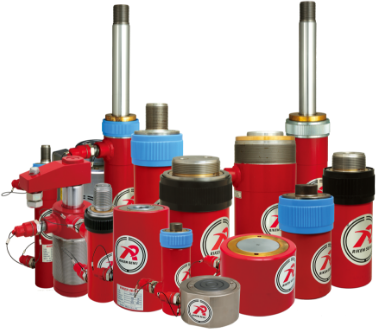

HYDRAULIC CYLINDER油圧シリンダー

全機種の外形図・構造図をご用意しております。

• 出力の決め方

  シリンダー作動時の最高出力は、シリンダー仕様の70～80％でご使用ください。

• ストロークの決め方

  使用するストロークより余裕を持った長さのシリンダーを選定してください。
  ※全ストロークで突き当てとなる使用は故障の原因となります。

• 単動型・複動型の決め方

  • シリンダーは「戻り」の機能により、単動型（荷重戻し、スプリング戻し）と複動型（油圧戻し）に区別されます。
  • 荷重戻し型単動シリンダーには「戻り」の機能はありません。ピストンを戻すには外力が必要です。

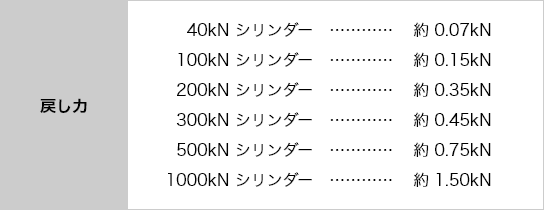

  • 単動型の「戻り」スプリングにはピストンを戻す力しかありません。また、戻る時間もホースの長さ等により一定ではありません。
  • 複動型は、使用回数の多い場合やピストンに重い治具を付け、「引き」の出力が必要な場合にご選定ください。

  警告

  ピストンに重い治具等を取り付ける場合は、自重落下防止弁付ポンプを選定してください。
  ポンプの能力以上の速度でピストンが伸びる（縮む）ことや、ポンプを作動していなくても治具等の自重により、ピストンが伸びる（縮む）可能性があり危険です。

• シリンダー速度の決め方

  電動ポンプと組み合わせてご使用の場合には、シリンダー速度表（カタログ226ページ）を参考にし、用途に合うポンプをご選定ください。

  警告

  シリンダー速度は下記以内にてご使用ください。機器が破損、飛散する危険があります。
  【標準型】無負荷時︓ 500mm/sec 以内 70MPa 時︓30mm /sec 以内
  【ストロング型】無負荷時︓1000mm/sec 以内 70MPa 時︓50mm /sec 以内

• 取り付け・固定方法の決め方

  • シリンダーには垂直に荷重をかけてください。
  • 許容偏荷重は、シリンダー仕様表示の 2.5％以内です。

  • シリンダーの固定はできるだけカラーねじを利用し、フランジ（49ページ参照）で固定してください。

  • ピストンで直接荷重を受ける場合には、必ずキャップをご使用ください。また、用途に応じて、各シリンダーの部品（カタログ48～53ページ参照）をご利用ください。

  注意

  キャップ等シリンダーの部品を使用する際には、必ず最後までねじ込んでください。
  最後までねじ込まずに繰り返し使用することでねじが痛み、シリンダー部品が外れる、または外せなくなることがあります。シリンダーベース・クレビス等の向きを合わせる場合はご指示ください。

• 使用環境について

  • 周囲の温度は 0～40℃以内でご使用ください。
    シリンダー油量の小さいタイプは周囲温度により、内圧がかかりクイックカップラやワンタッチカップラが接続できなくなることがあります。
  • 作動油の油温は5～60℃の範囲内でご使用ください。
  • 屋内仕様になっております。（一部製品を除く）

• 使用上の注意

  • セルフシールタイプのカップラ（S-1R、S-24R、S-5R）において、それまで正常に作動していたシリンダーが突然作動しなくなった場合の主な原因は、カップラ間の緩み（隙間）です。緩みがあった時は、工具を使用して締め直してください。

  • シリンダーの全ストロークを使用することは避けてください。
    （ストロークエンドでの突当使用をしないでください）
    使用頻度の高い場合にはストロングシリンダー（カタログ34～36ページ参照）をお勧めします。

  • また、不明な点がありましたら弊社までご連絡ください。



• 特殊型シリンダーについて

  5000kN以上の大型シリンダーやカタログ記載以外のシリンダー製作もいたします。弊社までご相談ください。

• 付属カップラについて

  • 脱着する頻度が多い場合や、振動が発生する場合にはVC-70クイックカップラをご使用ください。（カタログ170ページ参照）

  • 衝撃圧の高い場合（打ち抜き等）には、S-1型、S-2型、ROC型カップラは使用しないでください。
  • カップラの接続は確実に根元まで行ってください。加圧された状態での接続、切り離しは絶対にお止めください。

  • 外気温によってシリンダー内部に圧力がかかるおそれがある場合には、圧抜きアダプターで除圧してから接続してください。（カタログ175ページ参照）

油圧シリンダーと油圧ポンプは必ずセットで使用する必要がありますか？

油圧シリンダーは、油圧ポンプから供給される油圧によって作動するため、基本的には油圧ポンプと組み合わせて使用します。
組み合わせ例として、カタログP.9～P.10を参照ください。

必要な出力はどのように選定すればよいですか？

必要な出力は、対象物の材質・形状・作業方法・安全率などの使用条件によって大きく異なります。
お客様にて必要条件をご確認のうえ選定いただきますようお願いいたします。
なお、製品仕様に関するご不明点や選定の参考となる技術的なご相談については、お気軽にお問い合わせください。

横向きや逆さ向きでも使用できますか？

設置方向を問わず使用可能です。
ただし、使用条件によっては偏荷重や戻り不良、ピストンの自重落下などが発生する場合があります。
偏芯荷重や横荷重が加わる場合は座屈やシール損傷の原因となります。
設置方向や負荷条件に応じて適した機種や付属品が異なるため、事前の確認を推奨します。

メンテナンスや点検は必要ですか？

安全にご使用いただくため、定期的な点検と消耗部品の交換を推奨しています。
油漏れ・動作不良・異音などがある場合は使用を中止し、点検をご依頼ください。

特注仕様や用途に合わせた選定相談は可能ですか？

可能です。ストローク・能力・設置条件・使用頻度などの条件に応じて、最適な機種選定や特注対応についてご提案いたします。
